Переключатель ступеней выходного напряжения SA2 «плавно»

Переключатель ступеней выходного напряжения SA2 «плавно»

Краткое описание товара

Переключатель ступеней выходного напряжения SA2 «плавно» предназначен для коммутации первичной обмотки силового трансформатора, регулировки ступеней силового трансформатора. Используется для комплектации сварочного оборудования: ВС-300Б, ПДГ-251, ПДГ-351.

Цена договорная

Описание и характеристики

Описание

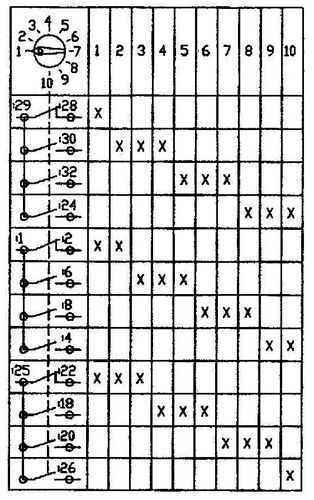

Пакетный переключатель предназначен для коммутации первичной обмотки силового трансформатора. Контакты переключателя работают согласно таблицы, замыкаясь и размыкаясь в заранее заложенном порядке, таким образом выбранное положение переключателя собирает обмотку, что ведёт к изменению коэффициента трансформации силового трансформатора. В конструкции переключателя нет имеет дугогасительных камер, по этой причине недопустима смена положений во время протекания тока (во время сварки). На холостом ходу переключение положений не оказывает негативного влияния на его контакты, по этой причине не нужно выключать сварочный аппарат для поворота ручки переключателя. Переключатель рекомендован к установке заводом-изготовителем.

Способ крепления: двумя винтами М3 за лицевую панель выпрямителя, расстояние между центрами винтов 32 мм. Ручка устанавливается на квадрат с выступами 6х6 мм, фиксация происходит при сборке корпуса переключателя и ручки, установленной на фальш-панель.

Способ подключения: электрические провода зажимаются под шайбы, затягиваясь винтами.

Характеристики
Характеристика Значение
Напряжение питания, В 400
Потребляемый ток, A 20
Род тока переменный
Категории применения AC-23A; AC-3
Масса, кг 0.29
Габаритные размеры (ДхШхВ), мм 130х64х64
