2РМД24Б10Ш5В1, Вилка блочная

2РМД24Б10Ш5В1, Вилка блочная

Краткое описание товара

Разъём 2РМД24Б10Ш5В1 предназначен предназначен для подключения кабелей управления от выпрямителей до полуавтоматов сварочных и другого оборудования, имеющего функции дистанционного регулирования или получающих питание от слаботочных цепей выпрямителя. Вилка блочная применяется для комплектации сварочного автомата АДГ-500.

Цена договорная

Описание и характеристики

Описание

Разъём 2РМД24Б10Ш5В1 предназначен предназначен для подключения кабелей управления от выпрямителей до полуавтоматов сварочных и другого оборудования, имеющего функции дистанционного регулирования или получающих питание от слаботочных цепей выпрямителя. Вилка блочная применяется для комплектации сварочного автомата АДГ-500.

Корпус разъёма изготовлен из металла, устанавливается в отверстие лицевой панели аппарата, крепится винтами М3.

Способ подключения проводов – пайка. Ответной частью розетки служит вилка кабельная 2РМД24КПН10Г5В1. Пара «вилка-розетка» фиксируется накидной гайкой, находящейся на вилке. Для предотвращения ошибочного подключения вилки и розетки на кабельной части есть проточка, на блочной выступ, именуемые «ключом». Совмещение этих частей позволяет собрать соединение.

Количество контактов – 10 шт. диаметром 1,5 мм.
Пропускаемый ток 10А.

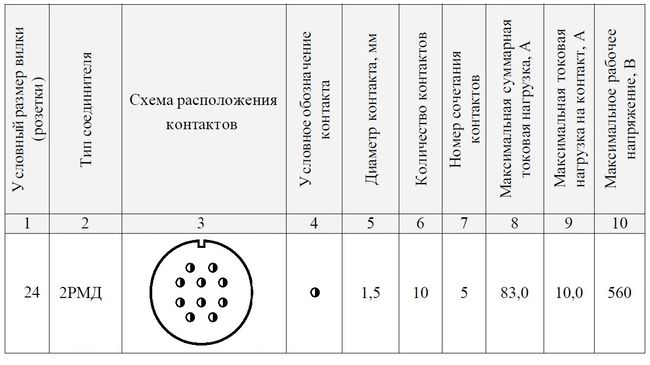

Схема расположения контактов

Схема расположения контактов

Характеристики
Характеристика Значение
Количество контактов, шт 10
Масса, кг 0.017
Габаритные размеры (ДхШхВ), мм 23х33х33
Пропускаемый ток, А 10
