АДФ-1000, Автомат сварочный

Краткое описание товара

Автомат сварочный АДФ-1000 с естественным охлаждением токопроводящей части сварочной головки и сопла, с плавным регулированием скорости подачи электродной проволоки, с плавным регулированием скорости сварки, предназначен для автоматической однослойной и многослойной сварки под флюсом на постоянном токе прямолинейных стыковых и угловых швов, швов в «тавр» и стыковых швов с разделкой и без разделки кромок. Сварка осуществляется стальной электродной проволокой.

Цена договорная

Заказать

Описание и характеристики

Описание

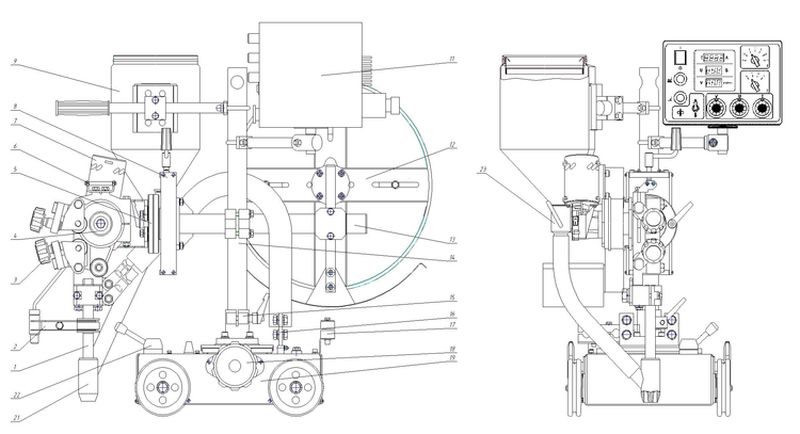

Общий вид трактора сварочного АДФ-1000-10

Конструктивно автомат состоит из следующих сборочных единиц:

1. Токоподвод. 2. Световой указатель положения электродной проволоки. 3. Механизм подачи проволоки. 4. Подающий ролик. 5. Поворотное устройство. 6. Направляющий ролик. 7. Привод механизма подачи проволоки. 8. Устройство вертикального перемещения сварочной головки (вертикальный суппорт). 9. Бункер для флюса. 10. Блок управления. 11. Кассета с тормозным устройством. 12. Стойка. 13. Вертикальная стойка. 14. Кронштейн поворотного устройства вертикальной стойки. 15. Шина подключения кабелей. 16. Кронштейн крепления кабелей. 17. Устройство поперечного перемещения сварочной головки (горизонтальный суппорт). 18. Тележка. 19. Направляющие. 20. Флюсовое сопло. 21. Рукоятка включения муфты механизма перемещения тележки. 22. Рлюсовая заслонка.

Характеристики

Характеристика	Значение
Напряжение питания, В	3х380
Частота, Гц	50
Диапазон регулирования сварочного тока, А	200~1000
Номинальный сварочный ток при ПВ=100%, А	1000
Пределы регулирования времени растяжки дуги, с	1,0~2,0
Продолжительность "заварки кратера" после сварки, с	0,5~7,0
Колёсная колея, мм	300
Межосевое расстояние колёс, мм	270
Пределы регулирования скорости сварки, м/ч	12~120
Диаметр электродной проволоки, мм	2,0-5,0
Вместимость сварочной кассеты, кг	20
Пределы регулирования скорости подачи проволоки, м/ч	26~360
Масса, кг	48

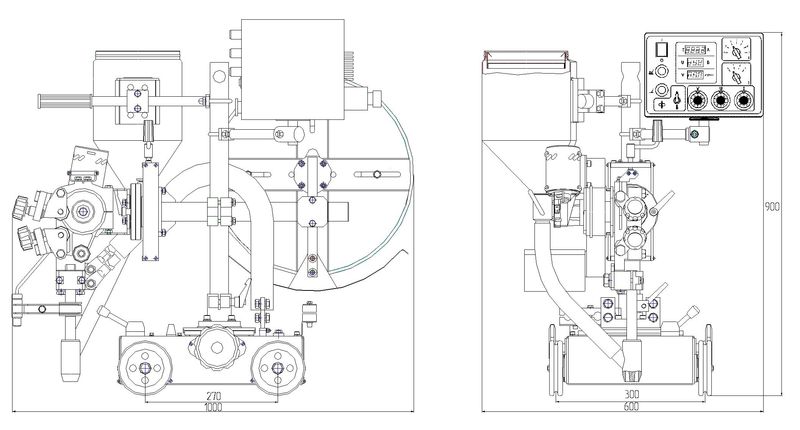

Габаритные размеры (ДхШхВ), мм	1000х600х900
