АДФГ-305, Автомат сварочный

АДФГ-305, Автомат сварочный

Краткое описание товара

Автомат для дуговой сварки плавящимся электродом АДФГ-305 У3.1 предназначен для автоматической однослойной и многослойной сварки в среде защитных газов (АДГ) на постоянном токе стальной электродной проволокой с плавным регулированием скорости подачи проволоки и скорости сварки изделий из малоуглеродистых и низколегированных сталей. Также сварочный трактор АДФГ-305 используется при сварке стыковых соединений (с разделкой и без разделки кромок), нахлёсточных и угловых соединений, расположенных внутри и вне колеи, прямолинейными и кольцевыми швами, прямым и наклонным электродом.

Цена договорная

Описание и характеристики

Описание



Автомат для дуговой сварки плавящимся электродом АДФГ-305 У3.1 предназначен для автоматической однослойной и многослойной сварки в среде защитных газов (АДГ) на постоянном токе стальной электродной проволокой с плавным регулированием скорости подачи проволоки и скорости сварки изделий из малоуглеродистых и низколегированных сталей. Также сварочный трактор АДФГ-305 используется при сварке стыковых соединений (с разделкой и без разделки кромок), нахлёсточных и угловых соединений, расположенных внутри и вне колеи, прямолинейными и кольцевыми швами, прямым и наклонным электродом.

Трактор АДФГ-305 предназначен для работы в закрытых помещениях с естественной вентиляцией на высоте не более 1000 м над уровнем моря в районах умеренного климата при температуре окружающего воздуха от плюс 1°С до плюс 40°С с относительной влажностью не более 80% при температуре плюс 20°С.

Окружающая среда должна быть невзрывоопасной, не должна содержать агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию, не должна быть насыщена токопроводящей пылью и водяными парами.

Источник питания трактора должен подключаться только к промышленным сетям по ГОСТ 13109.

Автомат изготавливается в соответствии с конструкторской документацией АДГ-3.00-000.

КОМПЛЕКТАЦИЯ

АДФГ-305 состоит из сварочного трактора, блока управления, источника питания сварочного тока (выпрямитель сварочный) с силовыми кабелями и кабелем управления. Сварочный трактор включает в себя сварочную головку, устройства для размещения и подачи электродной проволоки, установленные на самоходной тележке.

Трактор изготавливается в исполнении АДФГ-00 - сварка в защитных газах, исполнение АДГ. По умолчанию трактор поставляется укомплектованным для сварки стыковых и угловых швов без разделки кромок и с тормозным устройством под катушку с внутренним диаметром 50 мм. Остальная комплектация поставляется по согласованию с заказчиком.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТРАКТОРА

Трактор АДГФ обеспечивает подачу электродной проволоки и защитного газа в зону сварки, а также перемещение сварочной дуги вдоль места соединения деталей (шва). Обеспечивает зажигание дуги, поддержание ее стабильного горения и последовательное выполнение операций сварочного цикла, а также обеспечивает водяное охлаждение токоподводящей части сварочной головки от перегрева. Направление движения трактора вперед или назад.

Электродная проволока в зону сварки подается с помощью электрического привода подающего устройства c барабана или кассеты по направляющему каналу мундштука через наконечник, который установлен в его нижней части.

Регулирование сварочного тока, напряжения на дуге и скорости сварки (перемещения трактора) – плавное.

Управление автоматом включение и выключение выходного сварочного напряжения источника питания, подачу электродной проволоки и перемещения тележки со сварочной головкой вдоль шва обеспечивается блоком управления автомата.

Управление автоматом осуществляется с пульта управления. Органы управления и элементы присоединения обозначены символами, которые расшифрованы в описании работы пульта управления.

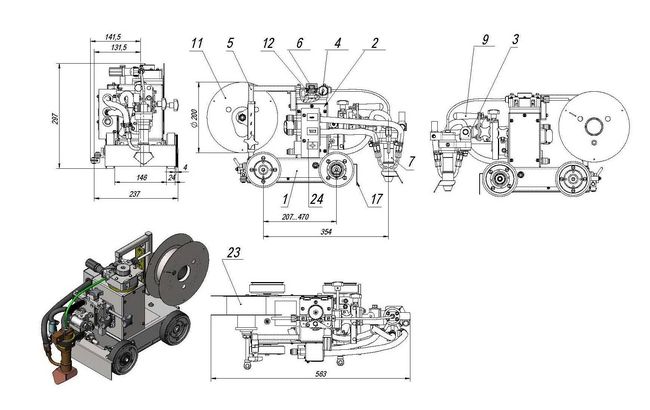

ВНЕШНИЙ ВИД И ГАБАРИТЫ ТРАКТОРА АДФГ-305

1 Тележка 2 Стойка 3 Механизм направления проволоки 4 Механизм подачи проволоки 5 Ручка 6 Втулка 7 Горелка 9 Ручка 10 Кабель управления 11 Кассета 12 Ролик 17 Экран 23 Тормозное устройство 24 Блок быстрого отключения.

Остальные детали – детали крепежа. Условно показана стандартная кассета Ø300 мм.

Характеристики
Характеристика Значение
Напряжение питания, В 3х380
Частота, Гц 50
Диапазон регулирования сварочного тока, А определяется используемым источником питания
Пределы регулирования скорости сварки, м/ч 6~60
Пределы регулирования времени растяжки дуги, с 0,2~1,5
Расход углекислого газа, л/ч 1500
Колёсная колея, мм 146
Межосевое расстояние колёс, мм 207~470
Диаметр электродной проволоки, мм 1,0-1,6
Вместимость сварочной кассеты, кг 15
Пределы регулирования скорости подачи проволоки, м/ч 66~666
Масса трактора без проволоки, кг 18
Габаритные размеры (ДхШхВ), мм 563x247x297
Вид электрической сети трёхфазная
Расход охлаждающей жидкости, л/ч 7
Ход регуляторов (плавно-ступенчатое), мм 55+30
Угол наклона токоподвода относительно вертикальной оси, ° +15 (углом вперёд) / -15 (углом назад)
Пределы регулирования времени предварительной подачи газа, с 0,2~1,2
Пределы регулирования времени подачи газа после сварки, с 0,2~2,0
Номинальный сварочный ток при ПВ=60%, А 300
Угол поворота сварочной головки вокруг горизонтальной оси, ° ±45
