АДФГ-315, Трактор сварочный

АДФГ-315, Трактор сварочный

Краткое описание товара

Автомат для дуговой сварки плавящимся электродом АДФГ-315 У3.1 предназначен для автоматической однослойной и многослойной сварки под слоем флюса (АДФ) в среде защитных газов (АДГ) на постоянном токе стальной электродной проволокой с плавным регулированием скорости подачи проволоки и скорости сварки изделий из малоуглеродистых и низколегированных сталей. Тракже сварочный трактор используется при сварке стыковых соединений (с разделкой и без разделки кромок), нахлёсточных и угловых соединений, расположенных внутри и вне колеи, прямолинейными и кольцевыми швами, прямым и наклонным электродом. Артикул 304334.

Цена договорная

Описание и характеристики

Описание

Автомат для дуговой сварки плавящимся электродом АДФГ-315 У3.1 предназначен для автоматической однослойной и многослойной сварки под слоем флюса (АДФ) в среде защитных газов (АДГ) на постоянном токе стальной электродной проволокой с плавным регулированием скорости подачи проволоки и скорости сварки изделий из малоуглеродистых и низколегированных сталей. Тракже сварочный трактор используется при сварке стыковых соединений (с разделкой и без разделки кромок), нахлёсточных и угловых соединений, расположенных внутри и вне колеи, прямолинейными и кольцевыми швами, прямым и наклонным электродом.

Трактор сварочный предназначен для работы в закрытых помещениях с естественной вентиляцией на высоте не более 1000 м над уровнем моря в районах умеренного климата при температуре окружающего воздуха от +1°С до +40°С с относительной влажностью не более 80% при температуре +20°С. Окружающая среда должна быть невзрывоопасной, не должна содержать агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию, не должна быть насыщена токопроводящей пылью и водяными парами.

Источник питания трактора должен подключаться только к промышленным сетям по ГОСТ 13109.

Автомат АДФГ-315 изготавливается в соответствии с конструкторской документацией АДГ-3.00-000.

КОМПЛЕКТАЦИЯ

Автомат состоит из сварочного трактора, блока управления, источника питания сварочного тока (выпрямитель сварочный) с силовыми кабелями и кабелем управления. Сварочный трактор включает в себя сварочную головку, устройства для размещения и подачи электродной проволоки, установленные на самоходной тележке.

Трактор изготавливается в 3-х исполнениях:

АДФГ-00 - сварка под слоем флюса + комплект деталей для сварки в защитных газах.
АДФГ-01 - сварка под слоем флюса, исполнение АДФ.
АДФГ-02 - сварка в защитных газах, исполнение АДГ.

Так как сварочный трактор изготавливается из унифицированных узлов и деталей, в любой момент возможно доукомплектовать его необходимыми деталями, вплоть до изменения способа сварки (АДФ на АДГ и наоборот).

По умолчанию трактор поставляется укомплектованным для сварки стыковых и угловых швов без разделки кромок и с тормозным устройством под катушку с внутренним диаметром 50 мм. Остальная комплектация поставляется по согласованию с заказчиком.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТРАКТОРА

Трактор АДФГ-315 обеспечивает подачу электродной проволоки и защитного газа или флюса в зону сварки, а также перемещение сварочной дуги вдоль места соединения деталей (шва). Обеспечивает зажигание дуги, поддержание ее стабильного горения и последовательное выполнение операций сварочного цикла, а также обеспечивает водяное охлаждение токоподводящей части сварочной головки от перегрева (исп. АДГ). Направление движения трактора вперед или назад.

Управление автоматом включение и выключение выходного сварочного напряжения источника питания, подачу электродной проволоки и перемещения тележки со сварочной головкой вдоль шва обеспечивается блоком управления автомата.

Электродная проволока в зону сварки подается с помощью электрического привода подающего устройства c барабана или кассеты по направляющему каналу мундштука через наконечник, который установлен в его нижней части.

Регулирование сварочного тока, напряжения на дуге и скорости сварки (перемещения трактора) – плавное.

Управление автоматом осуществляется с пульта управления. Органы управления и элементы присоединения обозначены символами, которые расшифрованы в описании работы пульта управления.

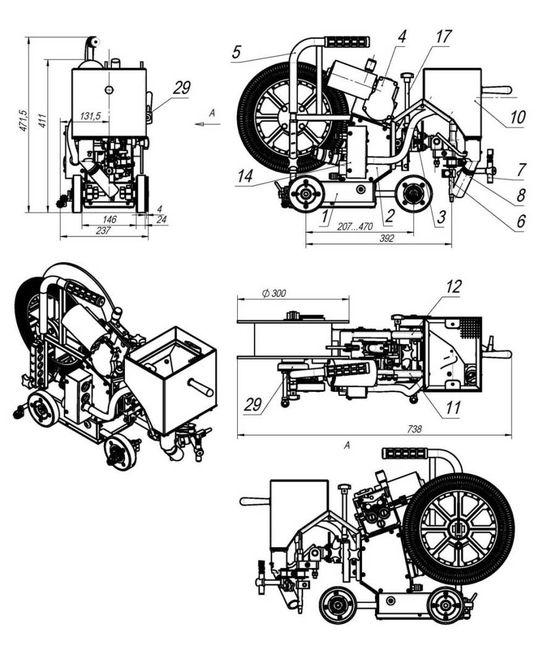

ВНЕШНИЙ ВИД И ГАБАРИТЫ ТРАКТОРА АДФГ-305

1 Тележка 2 Стойка 3 Механизм направления проволоки 4 Механизм подачи проволоки 5 Ручка 6 Мундштук 7 Указатель 8 Трубопровод 10 Бункер 11 Кронштейн 12 Кронштейн 14 Блок быстрого отключения рукавов и кабеля 17 Ручка 29 Тормозное устройство.

Условно показана стандартная кассета Ø300 мм.

Характеристики
Характеристика Значение
Напряжение питания, В 3х380
Вид электрической сети трёхфазная
Частота, Гц 50
Номинальный сварочный ток при ПВ=60%, А 300
Диапазон регулирования сварочного тока, А определяется используемым источником питания
Пределы регулирования скорости подачи проволоки, м/ч 66~666
Пределы регулирования скорости сварки, м/ч 6~60
Пределы регулирования времени растяжки дуги, с 0,2~1,5
Пределы регулирования времени подачи газа после сварки, с 0,2~2,0
Пределы регулирования времени предварительной подачи газа, с 0,2~1,2
Межосевое расстояние колёс, мм 207~470
Колёсная колея, мм 146
Угол поворота сварочной головки вокруг горизонтальной оси, ° ±45
Угол наклона токоподвода относительно вертикальной оси, ° +15 (углом вперёд) / -15 (углом назад)
Ход регуляторов (плавно-ступенчатое), мм 55+30
Диаметр электродной проволоки, мм 1,0-1,6
Расход охлаждающей жидкости, л/ч 7
Расход углекислого газа, л/ч 1500
Вместимость сварочной кассеты, кг 15
Масса трактора без проволоки, кг 20.6
Габаритные размеры (ДхШхВ), мм 738x237x471,5
Вместимость бункера для флюса не более, кг 3
