Установка АДП-1204 состоит из следующих составных частей:
- сварочной головки;
- транспортного модуля с расположенными на нём источниками питания сварочной дуги, системой подачи и уборки флюса, сменными частями головки и т. д.;
- комплекта ЗИП.
Установка снабжается системой подачи и уборки флюса, системой подготовки воздуха по заказу потребителя.

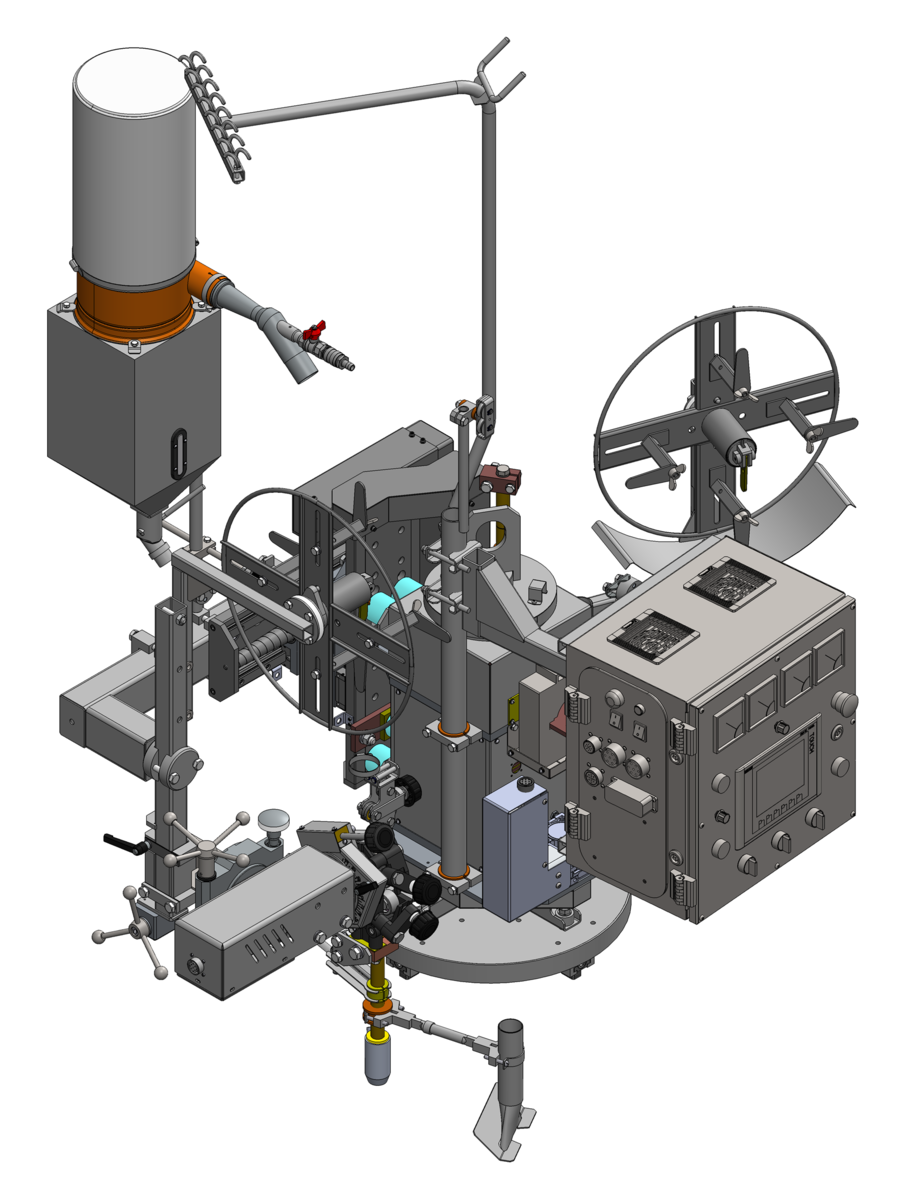

Сварочная головка, входящая в состав Установки, выполнена в виде компактной конструкции и предполагает размещение на радиальных патрубках, привариваемых к обечайкам и днищам корпусного оборудования.
Транспортный модуль предназначен для хранения составных частей Установки и для их транспортировки при помощи крана к месту проведения сварочных работ.
Модуль представляет собой сварную раму, с установленным на ней настилом. В верхней части рамы расположены петли для стропления изделия. На транспортном модуле располагаются места для крепления составных частей головки и размещения вспомогательного оборудования, а именно:
- источника питания сварочной дуги;
- блока подготовки воздуха;
- осушителя воздуха;
- флюсового бака-питателя;
- шкафа питания; крестовин;
- стойки для поддержки кабелей.
Характеристика свариваемых изделий
Патрубки
- Конструктивный элемент сварного шва (диаметр, на котором расположен сварной шов) 200~1600
- Толщина стенки в месте сварки не более 200 мм
- Высота 0~1000 ммОбечайка или днище
Обечайка или днище
- Диаметр наружный 1500~10000 мм
- Толщина стенки не более 300 мм
