АЭШС-01, Автомат для электрошлаковой сварки

АЭШС-01, Автомат для электрошлаковой сварки

Краткое описание товара

Сварочный аппарат нового поколения АЭШС-01 создан на современной элементной базе и предназначен для электрошлаковой сварки с принудительным формированием вертикальных стыковых швов листовых конструкций из металла толщиной 30-250 мм. При соответствующей доукомплектации автомат позволяет сваривать металл толщиной до 450 мм, выполнять кольцевые швы, выполнять угловые и тавровые соединения.

Цена договорная

Описание и характеристики

Описание

Сварочный аппарат нового поколения АЭШС-01 создан на современной элементной базе и предназначен для электрошлаковой сварки с принудительным формированием вертикальных стыковых швов листовых конструкций из металла толщиной 30-250 мм. При соответствующей доукомплектации автомат позволяет сваривать металл толщиной до 450 мм, выполнять кольцевые швы, выполнять угловые и тавровые соединения.

Автомат АЭШС-01 может быть оснащён одним или двумя подающими механизмами для проволок диаметром 3 мм с раздельным, независимым регулированием скорости подачи каждой из них.

Автомат АЭШС-01 снабжён устройством колебаний электродов. Таким образом, в процессе выполнения сварного шва, при помощи сервоприводов производится одновременное перемещение автомата по вертикали и колебательные движения мундштуков в поперечном направлении.

Особенности сварочного автомата АЭШС-01:

  • снабжён устройством колебаний электродов;
  • вертикальное перемещение автомата и колебательные движения мундштуков обеспечиваются сервоприводами;
  • автомат перемещается по ходовой колонне, устанавливаемой параллельно сварному соединению;
  • кассетные устройства обычно устанавливаются на платформе, поднимающейся рядом с автоматом, на этой же платформе размещается сварщик, управляющий процессом сварки;
  • система управления реализована на базе ПЛК производства фирмы «Siemens» (Сименс).

Установка АЭШС-01 состоит из: сварочного аппарата, подставок для катушки, катушек для электродной проволоки, электрических соединений, шкафа управления, сменных и запасных частей (принадлежности согласно ведомости ЗИП), устройства для контроля давления и циркуляции воды.

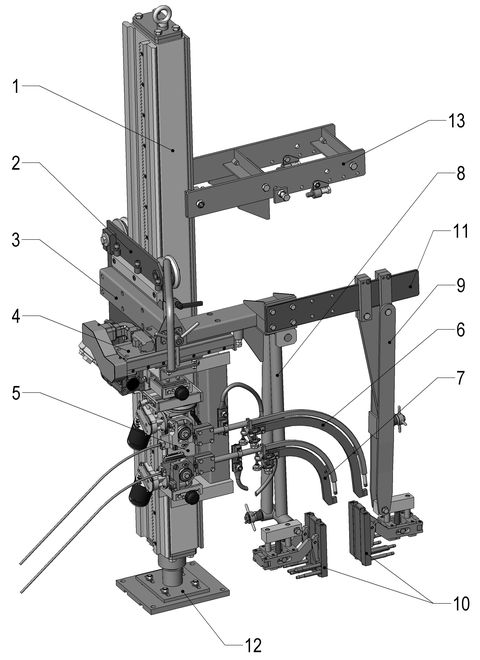

Устройство сварочного автомата АЭШС-01

*В зависимости от выполняемых сварочных работ могут применяться другие способы закрепления. В частности, колонна может быть установлена на подвижную тележку с возможностью корректировки положения верха и низа колонны.

АЭШС-01 создан в качестве замены представленному на рынке аппарату А-535.

Основные отличия АЭШС-01 от А-535:

  • вместо оригинальных редукторов применены покупные редуктора общепромышленного применения;
  • вместо оригинальных механизмов перемещения применены унифицированные суппорта;
  • для упрощения конструкции вместо 3-х мундштуков применены 2.

1

Колонна ходовая

2

Каретка

3

Суппорт

4

Механизм колебаний

5

Система подачи электродной проволоки

6, 7

Мундштуки

8, 9

Держатели переднего (8) и заднего (9) ползунов

10

Ползуны

11

Пластина

12

Опора колонны*

13

Держатель колонны*





Характеристики
Характеристика Значение
Сварочный ток на каждом электроде при ПВ=80%, А 1000
Сварочный ток на каждом электроде при ПВ=100%, А 900
Диаметр проволоки, мм 3,0
Масса проволоки на катушке, кг 80
Скорость подачи электродной проволоки, м/ч 55~546
Количество электродов, шт. 2
Расстояние между электродами, мм 70~170
Скорость колебания электродов, м/ч 8~81
Скорость сварки, м/ч (рекомендуемая) 0,4~9,0
Максимальный ход электродов при колебательном движении, мм 240
Продолжительность остановки мундштуков в крайних положениях, с до 6
Маршевая скорость вертикального перемещения, м/ч 64
Поперечная корректировка мундштуков совместно с ползунами, мм 50
Поперечная корректировка мундштуков относительно ползунов, мм ±15
Радиальная корректировка верхнего мундштука, ° 30
Расход воды для охлаждения ползунов, л/мин 10~30
Масса без ходовой колонны и пульта управления, кг 190
Габаритные размеры (ДхШхВ), мм 1177х782х1224
