ER308LSi д.1,2 мм (5 кг), Проволока сварочная для нержавейки

ER308LSi д.1,2 мм (5 кг), Проволока сварочная для нержавейки

Краткое описание товара

Проволока ER-308LSi является коррозионностойкой хромоникелевой 20Cr/9Ni сварочной проволокой аустенитного класса сплошного сечения с особо низким содержанием углерода, пригодной для сварки аустенитных нержавеющих сталей марки 18Cr/8Ni, типа сталей марок AISI 301, 302, 304, 304L, 308 и 308L, 03Х18Н11, 06Х18Н11, 08Х18Н10Т и т.п. Незначительное содержание углерода значительно снижает риск возникновения межкристаллической коррозии, а наличие кремния обеспечивает высокое качество сварного шва. Контролируемое содержание феррита, равное 5-10%, придает металлу шва высокую сопротивляемость к образованию трещин. Содержание Si ~ 0.80 ведёт к увеличению текучести сварочной ванны, улучшает сварные свойства и внешний вид сварного шва. Проволока ER-308LSi применяется в пищевой промышленности, химическом и нефтехимическом машиностроении, могут применяться для сварки трубопроводов, изготовления емкостей, бойлеров. Проволока имеет специальную обработку для создания отличной подачи и стабильность дуги. Также технологии высокоточной намотки слоями обеспечивают равномерную, бесперебойную подачу.

Цена договорная

Описание и характеристики

Описание

Химический состав проволоки, %:

C (Углерод): 0,03 Si (Кремний): 0,65-1,00 Mn (Марганец): 1,60-2,50 Ni (Никель): 9,00-11,00 Cr (Хром): 19,50-22,00 Mo (Молибден): max 0,75 Cu (Медь): max 0,75 S (Сера): max 0,03 P (Фосфор): max 0,03

Механические свойства наплавленного материала:

  • Предел прочности: не менее 520 МПа
  • Относительное удлинение: не менее 35%
  • Предел текучести: не менее 350 МПа

Ударная вязкость:

  • при +20°С 110 Дж/см²
  • при -60°С 90 Дж/см²
  • при -196°С 60Дж/см²

Химический состав и механические свойства наплавленного металла могут меняться в зависимости от типа применяемого защитного газа. Рекомендуется применять защитный газ 98% Ar+2%O2 или Ar+2-3%CО2.

Электрический ток: - DC (+)

Условия хранения: хранить в сухом месте, избегать конденсации.

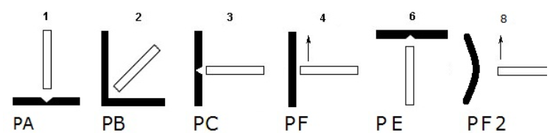

Положение при сварке:

Характеристики
Характеристика Значение
Рабочий диапазон тока, А

Ar+ 1~2% CO2-100~210;

Ar+ 1~2% O2-200~300

Рабочий диапазон напряжения, В

Ar+ 1~2% CO2-17~22;

Ar+ 1~2% O2-24~30



Качественный сервис

Грамотная консультация

Гибкая система скидок

Быстрая доставка
