GX16-3, Розетка кабельная

GX16-3, Розетка кабельная

Краткое описание товара

Разъём предназначен для подключения пультов управления к аппаратам TIG.

Цена договорная

Описание и характеристики

Описание

Корпус разъёма изготовлен из металла, имеет возможность фиксации электрического провода скобой.

Способ подключения проводов – пайка. Ответной частью вилки служит вилка блочная GX16-3.

Пара, вилка-розетка, фиксируются накидной гайкой, находящейся на кабельной части.

Для предотвращения ошибочного подключения вилки и розетки на кабельной части есть проточка, на блочной выступ именуемые «ключом», совмещение этих частей позволяет собрать соединение. Применимость: TIG-200P ACDC Сварог, TIG-250P ACDC Сварог.

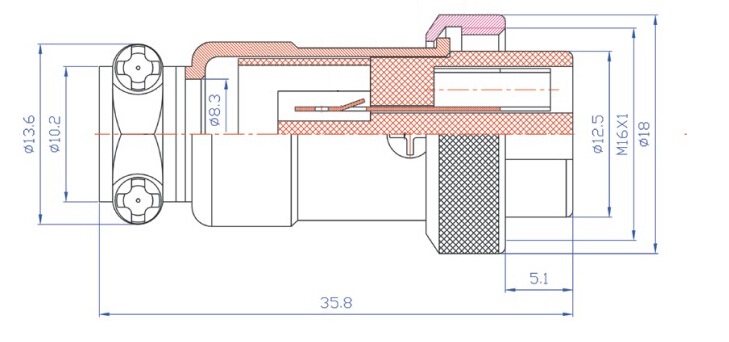

Эскиз разъёма GX16

Эскиз разъёма GX16-3

Характеристики
Характеристика Значение
Номинальное рабочее напряжение, В 125
Максимальный рабочий ток, A 7
Количество контактов, шт 3
Диаметр контакта, мм 2.5
Резьба М16х1
Габаритные размеры (ДхШхВ), мм 18х18х36
