КС-800, Колонна сварочная большой грузоподъемности

КС-800, Колонна сварочная большой грузоподъемности

Краткое описание товара

Основной составляющей сварочного комплекса является колонна марки КС, которую можно использовать совместно с роликовыми опорами марки ОВС или ОВР, а также с манипуляторами серии МС и позиционерами других типов. Сварочные колонны марки КС предназначены для крепления и перемещения головок для дуговой сварки прямолинейных и кольцевых швов сосудов или труб под флюсом или в среде защитных газов, а также для сварки продольных швов.

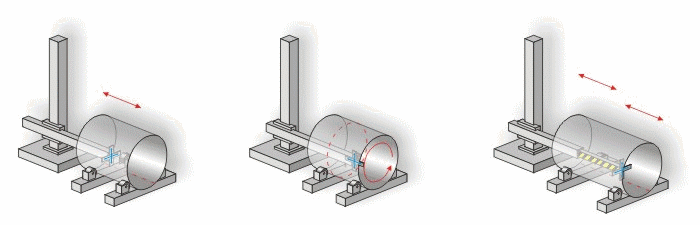

Операции, выполняемые колонной КС-800

Скачать Подробное описание сварочной колонны КС-800

Цена договорная

Описание и характеристики

Описание

Основной составляющей сварочного комплекса является колонна марки КС, которую можно использовать совместно с роликовыми опорами марки ОВС или ОВР, а также с манипуляторами серии МС и позиционерами других типов. Сварочные колонны марки КС предназначены для крепления и перемещения головок для дуговой сварки прямолинейных и кольцевых швов сосудов или труб под флюсом или в среде защитных газов, а также для сварки продольных швов.

Колонны могут применяться в сборочно-сварочных цехах и на участках производства для автоматической дуговой сварки при изготовлении корпусных, балочных, цилиндрических и других металлоконструкций. Кроме сварки с помощью устанавливаемых на концах горизонтальной балки одной или нескольких головок можно осуществлять наплавку, резку и другие технологические работы.

Размеры сварочных колонн КС-800 могут варьироваться от 2х2 до 14х10 метров. В штатный комплект поставки сварочной колонны входят гибкие кабельные каналы (гусеницы), шкаф управления с пультом дистанционного управления.

Возможная дополнительная комплектация сварочной колонны

  • электрический поворот колонны относительно рельсового пути
  • электрическое перемещение колонны по рельсовому пути
  • кресло оператора на консоли или площадка
  • площадка для установки источника на колонне
  • лестница для обслуживания
  • система рециркуляции флюса
  • система видео наблюдения
  • дополнительная выдвижная балка - консоль грузоподъемностью 50 кг.
Характеристики

Вертикальная балка

Рабочий диапазон перемещения по вертикали, м 3 4 5 6 7 8 9
Максимальная высота горизонтальной балки А (с тележкой), мм 4350 5350 6350 7350 8350 9350 10350
Минимальная высота горизонтальной балки А (с тележкой), мм 1350 1350 1350 1350 1350 1350 1350

Максимальная высота горизонтальной балки В (с поворотным столом), мм

3750 4750 5750 6750 7750 8750 9750

Минимальная высота горизонтальной балки В (с поворотным столом), мм

750 750 750 750 750 750 750

Максимальная высота горизонтальной балки С (с стационарным фланцем), мм

3550 4550 5550 6550 7550 8550 9550

Минимальная высота горизонтальной балки С (с стационарным фланцем), мм

550 550 550 550 550 550 550
Общая высота D (с поворотным столом), мм 5600 6600 7600 8600 9600 10600 11600
Общая высота Е (с поворотным столом), мм 4150 5150 6150 7150 8150 9150 10150
Общая высота F (с стационарным фланцем), мм 5400 6400 7400 8400 9400 10400 11400
Скорость подъема, м/мин. 0,8 0,8 0,8 0,8 0,8 0,8 0,8



Горизонтальная балка

Рабочий диапазон перемещения по горизонтали, м 3 4 5 6 7 8 9
Максимальное удлинение G, мм 3850 4850 5850 6850 7850 8850 9850
Минимальное удлинение G, мм 850 850 850 850 850 850 850

Максимальная грузоподъемность, кг

800 800 800 800 800 800 800

Максимальная нагрузка на конце балки, кг

500 500 500 500 500 500 500

Высота горизонтальной балки S, мм

540 540 540 540 540 540 540

Скорость горизонтального перемещения, м/мин.

0,15-2,5 0,15-2,5 0,15-2,5 0,15-2,5 0,15-2,5 0,15-2,5 0,15-2,5



Тележка

  С электроприводом
Расстояние между рельсами К (от центра до центра), мм 2570
Габариты: Длина, ширина, высота L, О, Н, мм 3050x3050x630
Расстояние между колесами тележки М, мм 2500

Скорость перемещения, м/мин.

0,25-2,5



Поворотный стол

  С электроприводом С ручным приводом
Габариты: Длина, ширина, высота I, мм 1600x1600x250 1000x1000x40
Скорость вращения, об./мин 0,07-0,75 -
Фиксирующий тормоз Пневматический Ручной



Стационарный фланец

Длина, ширина, высота J, мм 1000x1000x40
