Сварочная колонна КСМ-2х2 предназначена для крепления и перемещения головок для дуговой сварки. Колонны могут применяться в сборочно-сварочных цехах для автоматической дуговой сварки при изготовлении металлоконструкций.
Колонна КСМ-2х2 состоит из следующих основных частей:
- вертикальной стойки;
- горизонтальной балки (консоли);
- каретки;
- основания (колёса и отжимные винты к основанию поставляются по заказу);
- ручного опорно-поворотного устройства со стопорами;
- электроприводов подъёма и перемещения консоли;
- вертикального и горизонтального кабелеукладчиков;
- других частей.
Металлоконструкции колонны изготовлены из высокопрочной стали. Профильные направляющие обеспечивают надёжность работы конструкции при линейных перемещениях. Сварочная головка устанавливается на конец балки, которая в свою очередь установлена на каретке. Перемещения по вертикальному и горизонтальному направлениям производятся при помощи электроприводов (при необходимости особо точного позиционирования головки – по спецзаказу – используются сервоприводы).
Колонна может поворачиваться вручную около вертикальной оси на 180° в обоих направлениях.

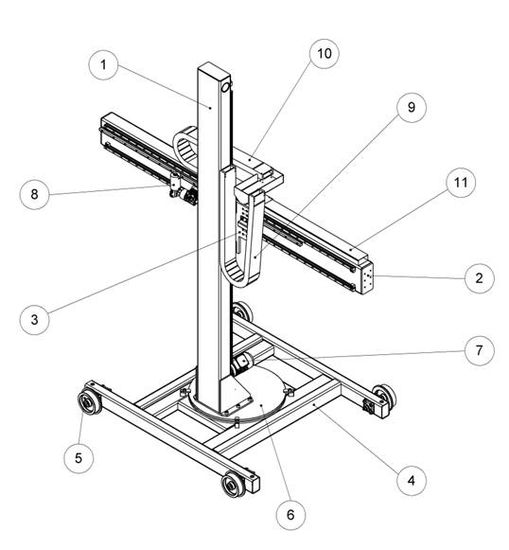

СОСТАВ КОЛОННЫ И КОМПЛЕКТАЦИЯ
1) Стойка; 2) Балка; 3) Каретка; 4) Основание с отжимными винтами (на рис. условно не показаны); 5) Колёса для перемещения по рельсам*; 6) Ручное опорно-поворотное устройство со стопорами; 7) Электропривод подъёма консоли; 8) Электропривод перемещения консоли; 9) Вертикальный кабелеукладчик; 10) Горизонтальный кабелеукладчик; 11) Лоток.

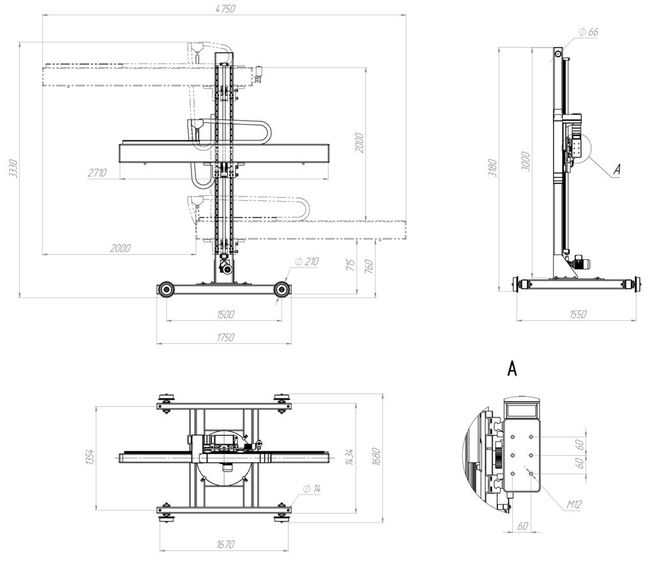

ОСНОВНЫЕ РАЗМЕРЫ КОЛОННЫ
