Сварочный полуавтомат БИМАрк MIG-500 PRO Line предназначен для дуговой сварки плавящимся электродом на постоянном токе в среде защитных газов изделий из малоуглеродистых сталей с естественным охлаждением горелки.
Сварочный аппарат БИМАрк MIG-500 работает в двух режимах сварки: полуавтоматическом и ручном. Для этого имеет два вида внешних характеристик: падающая и жёсткая.
Управление БИМАрк MIG-500 PRO Line осуществляется с помощью органов управления, расположенных на лицевой панели источника, лицевой панели механизма подачи и кнопки на горелке. Механизм подачи источника имеет независимое плавное регулирование скорости подачи электродной проволоки и плавное регулирование напряжения на дуге.
Вид климатического исполнения полуавтомата УХЛ 3.1. Полуавтомат предназначен для работы в закрытых помещениях. Группа условий эксплуатации по механическим воздействиям – М1 по ГОСТ 17516.1-90.
Стандартная комплектация: кабель управления 5 м; прямой кабель (КГ 1х70 мм², 5 м), обратный кабель (КГ 1х70мм², 5 м) со струбциной 600 А; рукав подачи газа 7м; регулятор расхода газа с подогревателем; кнопка "заправка проволоки" теперь под крышкой механизма. На механизме установлены ролики 1,0мм-1,2мм, в комплекте ролики 1,2мм-1,6мм.

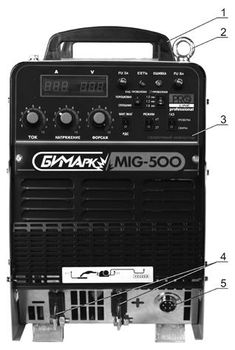

Лицевая панель БИМАрк MIG-500 PRO Line
1 – ручка для транспортировки
2 – рым-гайка
3 – панель управления источника
4 – разъемы выходные
5 – разъем для подключения кабеля управления

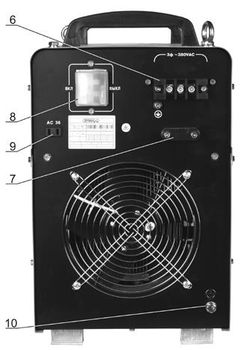

Тыльная панель БИМАрк MIG-500 PRO Line
6 – колодка для подключения сетевого провода
7 – фиксатор сетевого кабеля
8 – автоматический выключатель
9 – розетка 36В
10 – болт заземления М8

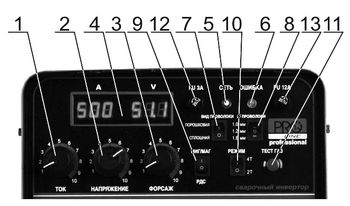

Панель управления источника
1 – регулировочная ручка «ток»
2 – регулировочная ручка «напряжение»
3 – регулировочная ручка «форсаж»
4 – электронное табло
5 – светодиодный индикатор «сеть»
6 – светодиодный индикатор «ошибка»
7 – переключатель «вид проволоки»
8 – переключатель «диаметр проволоки»
9 – переключатель «режим сварки «МИГ/РДС»
10 – переключатель «2Т/4Т»
11 – кнопка «тест газа»
12 – предохранитель 3А
13 – предохранитель 12А

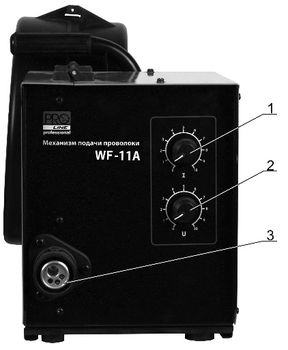

Панель управления полуавтомата
1 – регулировочная ручка «ток»
2 – регулировочная ручка «напряжение»
3 – евроразъём

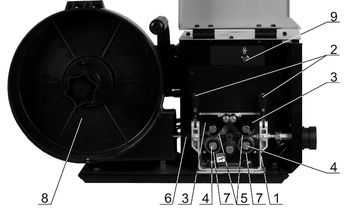

Механизм подачи полуавтомата
1 – механизм подачи в сборе
2 – прижимной винт коромысла
3 – коромысло
4 – стопорный болт ролика ведущего
5 – ролик ведомый
6 – направляющая
7 – ролик ведущий
8 – защитный кожух тормозного устройства
9 – кнопка протяжки проволоки
Основные преимущества сварочного инвертора БИМАрк MIG-500 PRO Line:
Гарантия на сварочные аппараты БИМАрк PRO Line - 3 года!
