Пневмоклапан с датчиком давления XYK Q22XD-4 предназначен для коммутации газовых цепей. Пневмоклапан также может иметь название распределитель прямого действия, пневмораспределитель, клапан, газовый клапан, отсекатель.
Пневмоклапан состоит из двух основных частей: клапан и катушка (соленоид). Пневмоклапан является нормально-закрытым, то есть если на катушку не подано электрическое напряжение, то газ через клапан не проходит. В случае подачи напряжения на катушку, по её обмотке потечёт ток, а возникающий магнитный поток создаст силу, которая приподнимет подпружиненную иглу клапана из седла и клапан будет пропускать газ. Как только напряжение будет снято, пружина прижмёт иглу к седлу, ток газа прекратится.
В корпусе клапана предусмотрено отверстие для установки датчика (реле) давления, который переключается при 0,33 МПа, возвращается в исходное состояние при достижении давления 0,15 МПа.
На корпусе датчика три вывода:
- один из которых общий,
- второй – вывод нормально замкнутого контакта,
- третий – нормально разомкнутого контакта.
Датчик давления используется в конструкции установки CUT-120 BIMArc PRO Line для контроля давления во входной магистрали.
Способ крепления: четырьмя винтами М5 за корпус клапана.
Способ подключения: электрически – пайка. Подключение газовой магистрали – гибким рукавом на штуцеры.
Клапан укомплектован двумя штуцерами: G1/8” на 8,5 мм или 6 мм.

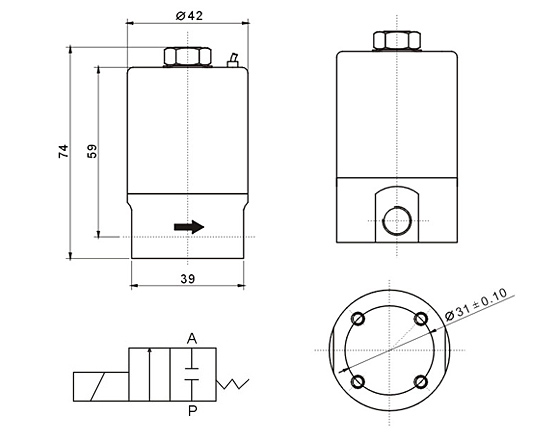

Схема работы пневмоклапана Q22XD-4:
