Розетка блочная ШР40П16ЭГ2 предназначена для подключения кабелей управления от выпрямителей до полуавтоматов сварочных и другого оборудования, имеющего функции дистанционного регулирования или получающих питание от слаботочных цепей выпрямителя. Розетка блочная используется для комплектации блока управления сварочным процессом БУСП-2К.
Корпус разъёма ШР40П16ЭГ2 изготовлен из металла, устанавливается в отверстие лицевой панели аппарата, крепится винтами (резьба М3). Способ подключения проводов – пайка.
Ответной частью розетки служит вилка кабельная ШР40П16НГ2. Пара "вилка-розетка" фиксируются накидной гайкой, находящейся на вилке. Для предотвращения ошибочного подключения вилки и розетки на кабельной части есть проточка, на блочной части имеется выступ, именуемые "ключом". Совмещение этих частей позволяет собрать соединение.
Количество контактов – 16 шт., из них:
- 14 контактов диаметром 1,5 мм, пропускаемый ток 20А
- 2 контакта диаметром 2,5 мм, пропускаемый ток 35А

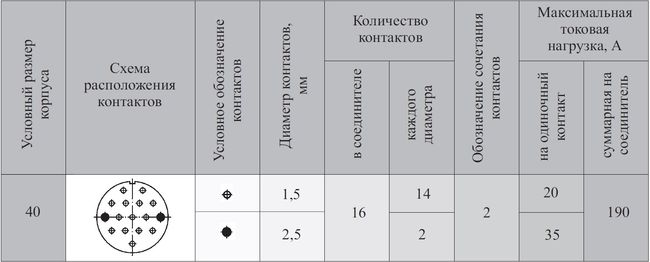

Схема расположения контактов разъёма ШР40П16ЭГ2
