ШР40П16ЭШ2, Вилка блочная

ШР40П16ЭШ2, Вилка блочная

Краткое описание товара

Вилка блочная ШР40П16ЭШ2 предназначена для подключения кабелей управления от выпрямителей до полуавтоматов сварочных и другого оборудования, имеющего функции дистанционного регулирования или получающих питание от слаботочных цепей выпрямителя. Вилка блочная используется для комплектации сварочного оборудования ПДГО-510А под БУСП-2К, АДФ-1002-2.

Цена договорная

Описание и характеристики

Описание

Вилка блочная ШР40П16ЭШ2 предназначена для подключения кабелей управления от выпрямителей до полуавтоматов сварочных и другого оборудования, имеющего функции дистанционного регулирования или получающих питание от слаботочных цепей выпрямителя. Разъём ШР40П16ЭШ2 используется для комплектации механизма подачи ПДГО-510А под блок управления сварочным процессом БУСП-2К, а также для сварочного трактора АДФ-1002-2.

Корпус разъёма ШР40П16ЭШ2 изготовлен из металла, устанавливается в отверстие лицевой панели аппарата, крепится винтами (резьба М3). Способ подключения проводов – пайка.

Ответной частью вилки служит розетка кабельная ШР40П16НШ2. Пара "вилка-розетка" фиксируются накидной гайкой, находящейся на вилке. Для предотвращения ошибочного подключения вилки и розетки на кабельной части есть проточка, на блочной части имеется выступ, именуемые "ключом".  Совмещение этих частей позволяет собрать соединение.

Количество контактов – 16 шт., из них:

  • 14 контактов диаметром 1,5 мм, пропускаемый ток 20А
  • 2 контакта диаметром 2,5 мм, пропускаемый ток 35А

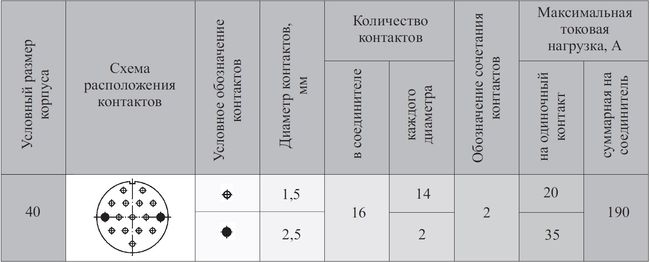

Схема расположения контактов разъёма ШР40П16ЭШ2

Характеристики
Характеристика Значение
Вид соединения Вилка
Тип корпуса разъёма Блочный
Серия ШР
Назначение разъёма Слаботочный
Количество контактов, шт 16
Масса, кг 0.073
Габаритные размеры (ДхШхВ), мм 48х48х37
