Розетка блочная ШР55П31ЭГ3 предназначена для подключения кабелей управления от выпрямителей до полуавтоматов сварочных и другого оборудования, имеющего функции дистанционного регулирования или получающих питание от слаботочных цепей выпрямителя. Розетка блочная используется для комплектации сварочного выпрямителя КИУ-1201.
Корпус разъёма ШР55П31ЭГ3 изготовлен из металла, устанавливается в отверстие лицевой панели аппарата, крепится винтами (резьба М4). Способ подключения проводов – пайка.
Ответной частью вилки служит вилка кабельная ШР55П31НГ3. Пара "вилка-розетка" фиксируются накидной гайкой, находящейся на вилке. Для предотвращения ошибочного подключения вилки и розетки на кабельной части есть проточка, на блочной части имеется выступ, именуемые "ключом". Совмещение этих частей позволяет собрать соединение.
Количество контактов – 31 шт., из них:
- 14 контактов диаметром 1,5 мм, пропускаемый ток 20А
- 14 контакта диаметром 2,5 мм, пропускаемый ток 35А
- 3 контакта диаметром 3,5 мм, пропускаемый ток 50А

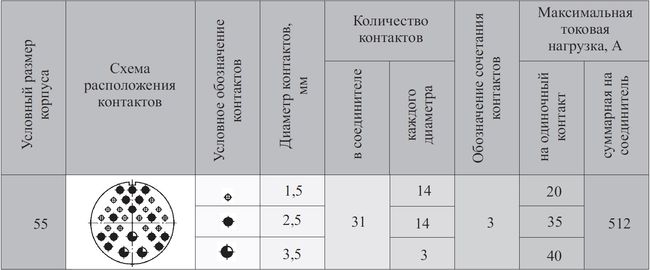

Схема расположения контактов разъёма ШР55П31ЭГ3
