ШР55П35ЭГ3, Розетка блочная

ШР55П35ЭГ3, Розетка блочная

Краткое описание товара

Розетка блочная ШР55П35ЭГ3 предназначена для подключения кабелей управления от выпрямителей до полуавтоматов сварочных и другого оборудования, имеющего функции дистанционного регулирования или получающих питание от слаботочных цепей выпрямителя. Розетка блочная ШР55П35ЭГ3 применяется для комплектации сварочного оборудования: ВДУ-1000, ВДУ-1201, ВДУ-1001, ВДУ-1202, ВДУ-1204, ВДУ-1250, ВДУ-1601, ВДУ-506 «старых» серий.

Цена договорная

Описание и характеристики

Описание

Розетка блочная ШР55П35ЭГ3 предназначена для разъём предназначен для подключения кабелей управления от выпрямителей до полуавтоматов сварочных и другого оборудования, имеющего функции дистанционного регулирования или получающих питание от слаботочных цепей выпрямителя. Розетка блочная ШР55П35ЭГ3 применяется для комплектации сварочных выпрямителей ВДУ-1000, ВДУ-1201, ВДУ-1001, ВДУ-1202, ВДУ-1204, ВДУ-1250, ВДУ-1601, ВДУ-506 «старых» серий.

Корпус разъёма ШР55П35ЭГ3 изготовлен из металла, устанавливается в отверстие лицевой панели аппарата, крепится винтами (резьба М4). Способ подключения проводов – пайка.

Ответной частью розетки служит вилка кабельная ШР55П35НГ3. Пара "вилка-розетка" фиксируются накидной гайкой, находящейся на вилке. Для предотвращения ошибочного подключения вилки и розетки на кабельной части есть проточка, на блочной части имеется выступ, именуемые "ключом".  Совмещение этих частей позволяет собрать соединение.

Количество контактов – 35 шт., из них:

  • 33 контактов диаметром 1,5 мм, пропускаемый ток 20А
  • 2 контакта диаметром 3,5 мм, пропускаемый ток 40А

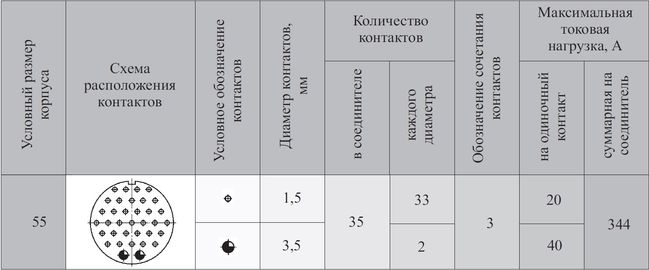

Схема расположения контактов разъёма ШР55П35ЭГ3

Характеристики
Характеристика Значение
Вид соединения Розетка
Тип корпуса разъёма Блочный
Серия ШР
Назначение разъёма Слаботочный
Количество контактов, шт 35
Масса, кг 0.203
Габаритные размеры (ДхШхВ), мм 64х64х38
