Трансформатор однофазный однопостовой для автоматической дуговой сварки под флюсом ТДФЖ-2002С У3, стационарный, предназначен для автоматической дуговой сварки под флюсом однофазным переменным током частотой 50 Гц. Трансформатор изготовлен по техническим условиям ТУ 3441-026-11143754-2006. Сварка проволокой, прутком или электродом свыше 6 мм в диаметре, либо использование аппарата для иных работ возможно только по согласованию с производителем.
Трансформатор ТДФЖ-2002С предназначен для работы в закрытых помещениях с соблюдением следующих условий:
- температура окружающей среды от минус 40 °С (233 К) до плюс 40 °С (313 К);
- относительная влажность не более 80% при 20 °С (293 К).
Группа условий эксплуатации по механическим воздействиям – М1 по ГОСТ 17516.1-90.

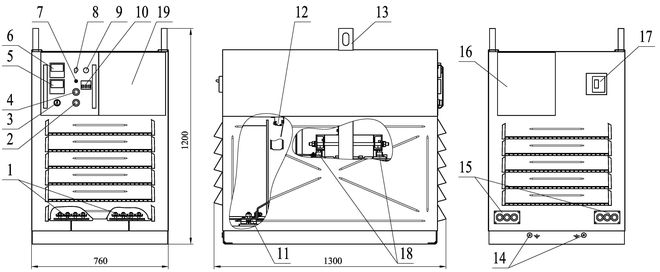

Общий вид, габаритные размеры и масса трансформатора ТДФЖ-2002С
1-Зажимы для подключения сварочных кабелей;
2-Кнопка "Стоп";
3-Переключатель "Сварка включено/выключено";
4-Кнопка "Пуск";
5-Амперметр;
6-Вольтметр;
7-Тумблер "Местное/дистанционное" управление;
8-Потенциометр регулирования рабочего напряжения;
9-Индикатор "Сеть";
10-Автоматический выключатель цепей управления;
11-Место подключения питающей сети;
12-Ветровое реле;
13-Скобы для поднятия грузозахватными устройствами;
14-Устройства заземления;
15-Места ввода сетевых кабелей;
16-Отсек переключения диапазонов сварочного тока;
17-Автоматический выключатель "Сеть";
18-Амортизатор трансформатора;
19-Крышка отсека блока управления.
