Zhen Kang, Вилка блочная 7pin

Корпус разъёма изготовлен из металла, устанавливается в отверстие лицевой панели аппарата, крепится винтами М3.

Способ подключения проводов – пайка. Ответной частью вилки служит розетка блочная Zhen Kang 7pin. Пара, вилка-розетка, фиксируются накидной гайкой, находящейся на кабельной части.

Для предотвращения ошибочного подключения вилки и розетки на кабельной части есть проточка, на блочной - выступ, именуемые «ключом». Совмещение этих частей позволяет собрать соединение. Применимость: ПДГ-505, различные модификации китайских инверторных выпрямителей и полуавтоматов.

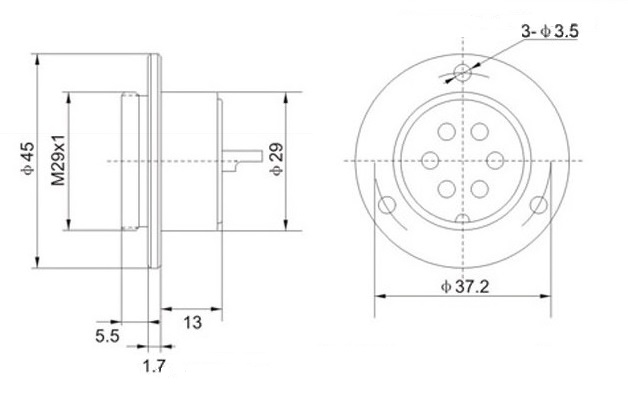

Эскиз разъёма Zhen Kang вилка блочная
